Sterownik diody laserowej WLD Power v2

Sterownik służy do zasilania fotodiody laserowej stałym prądem i stabilizacji jej temperatury. Wykorzystane zostały do tego dwa układy scalone firmy Wavelenght. Układ WLD3343 jest układem stabilizującym prąd. Temperaturę stabilizuje układ WTC3243, który steruje modułem peltiera wbudowanym w obudowę diody. Natężenie prądu diody laserowej i jej temperaturę można regulować wieloobrotowymi potencjometrami.

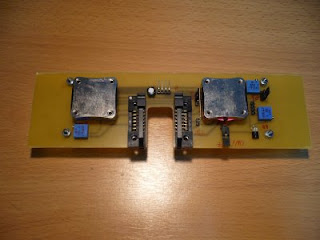

Rys. 1 - Płytka sterownika

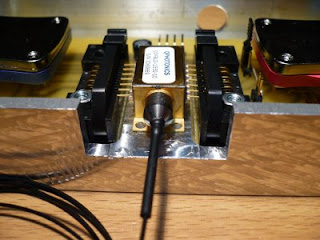

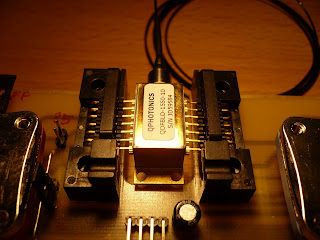

Rys. 2 - Dioda laserowa w podstawce


Rys. 3 - Sterownik diody laserowej


Rys. 4 - Sterownik diody w odudowie
